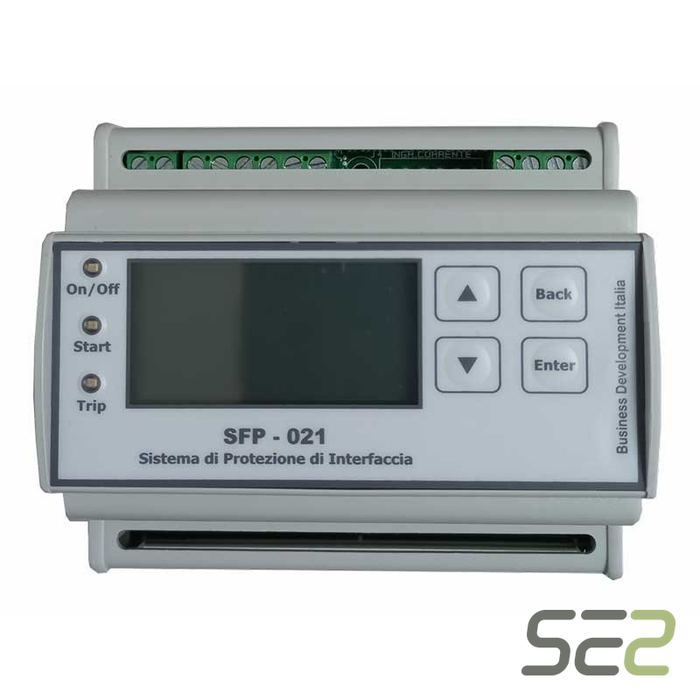

Sistema di Protezione Interfaccia CEI 0-21 SFP 021 TF
Relè di protezione di interfaccia progettato sulla CEI 0-21 di marzo 2022, per la connessione di un impianto di generazione alla rete di bassa tensione. Sorveglia tensione e frequenza e, fuori soglia, diseccita l'uscita a relè che sgancia il dispositivo di interfaccia. Quattro ingressi digitali, due uscite a relè, display e pulsantiera.
Quando sceglierlo: quando ti serve il solo relè di interfaccia, perché il quadro lo assembli tu o perché stai sostituendo una SPI esistente. Se invece devi chiudere la pratica con un quadro già tarato e collaudato, guarda i quadri AC completi e i quadri di interfaccia, che lo integrano già cablato.
Punti di forza
- Progettato sulla CEI 0-21 di marzo 2022: l'edizione di riferimento, non una revisione precedente
- Comando del dispositivo di rincalzo: obbligatorio sopra i 20 kW, con ritardo di 0,5 s e invio solo se il DDI fallisce il sezionamento
- Quattro ingressi digitali: feedback stato DDI, segnale esterno per selezione frequenza, comando locale, telescatto
- Due uscite a relè da 250 V AC 5 A AC1: apertura e chiusura del DDI, apertura del rincalzo
- Display e pulsantiera: si programma dal fronte, senza software né cavi dedicati
- Espandibile con moduli COM: USB, RS232, RS485, Ethernet
- Predisposto IEC/EN 61850: tramite modulo di espansione o modulo esterno
A cosa è compatibile
È il relè di interfaccia per impianti in bassa tensione:
- quadri AC completi e quadri di interfaccia, che lo montano di serie
- dispositivo di backup UPS 021, progettato specificamente per alimentarlo in mancanza rete
- certificato di collaudo a banco, se il test report va rifatto o intestato
- SPI ABB CMD.UFD.M22M, l'alternativa se hai già quello standard in campo
Specifiche tecniche
| Prodotto | Sistema di protezione di interfaccia SFP 021 TF |
| Codice | sfp_021 |
| Norma di riferimento | CEI 0-21, edizione marzo 2022 |
| Grandezze sorvegliate | tensione e frequenza |
| Tensione ausiliaria | 230 V AC |
| Ingressi misure di tensione | 230 V AC |
| Ingressi digitali | 4 |
| Uscite a relè | 2 da 250 V AC, 5 A AC1 |
| Comando dispositivo di rincalzo | ritardo 0,5 s, inviato solo in caso di mancato sezionamento del DDI |
| Contenitore | da incasso per guida DIN, 106 × 90 × 58 mm, policarbonato grigio |
| Grado di protezione | IP20 |
| Comunicazione | moduli COM opzionali: USB, RS232, RS485, Ethernet |
| Protocolli | predisposto IEC/EN 61850 con modulo di espansione o esterno |
Cosa contiene la confezione
- Relè di protezione di interfaccia SFP 021 TF
- Manuale d'uso
In configurazione puoi aggiungere il certificato di collaudo a banco: se lo selezioni, il dispositivo parte già provato con cassetta prova relè e con il test report intestato.
FAQ
Il comando di rincalzo mi serve?
È obbligatorio sopra i 20 kW. Sotto non lo è, ma la funzione c'è comunque: è un segnale ritardato di mezzo secondo che parte solo se il dispositivo di interfaccia non ha sezionato.
Posso programmarlo senza PC?
Sì. Ha display e pulsantiera sul fronte: la taratura si imposta da lì. I moduli di comunicazione servono per il monitoraggio, non per la programmazione.
Va bene per la media tensione?
No, questo è per la bassa tensione, CEI 0-21. In media tensione si applica la CEI 0-16 e servono dispositivi diversi: chiedicelo e ti indichiamo la soluzione giusta.
IP20 significa che va in quadro?
Sì. È un dispositivo da incasso su guida DIN: va installato dentro un quadro chiuso, non a vista né all'aperto.
