Sistema di Protezione Interfaccia CEI 0-21 CMD.UFD.M22M

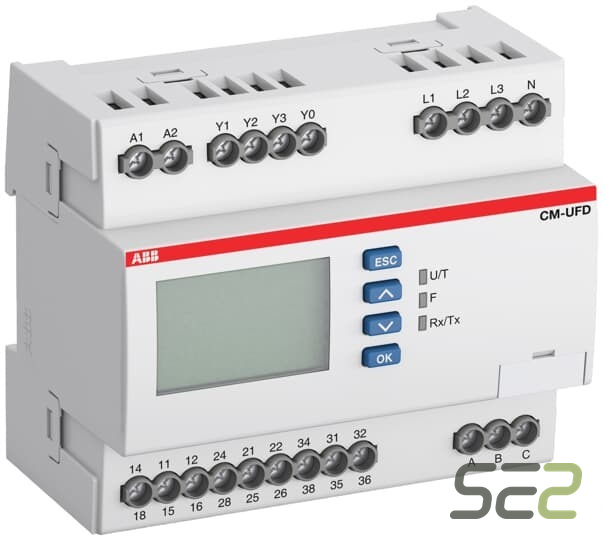

Relè di protezione di interfaccia ABB CMD.UFD.M22M, progettato sulla CEI 0-21 edizione aprile 2019, per la connessione di un impianto di generazione in parallelo alla rete di bassa tensione. Sorveglia tensione e frequenza, con tre ingressi e due uscite a relè.
Quando sceglierlo: quando l'impianto è già standardizzato su apparecchiature ABB, o quando si sostituisce una SPI dello stesso modello mantenendo cablaggio e schema. Se parti da zero e vuoi l'edizione più recente della norma, la SPI SFP 021 TF è progettata sulla CEI 0-21 di marzo 2022.
Punti di forza
- Marchio ABB: ricambistica e documentazione di un costruttore diffuso, utile sugli impianti standardizzati
- Comando del dispositivo di rincalzo: obbligatorio sopra i 20 kW, ritardato di 0,5 s e inviato solo se il DDI fallisce il sezionamento
- Tre ingressi: feedback stato DDI, segnale esterno per selezione frequenza in caso di guasto alla rete di comunicazione, telescatto
- Due uscite a relè: apertura e chiusura del DDI, apertura del dispositivo di rincalzo programmabile
- Telescatto: apertura forzata del DDI indipendentemente dai valori di tensione e frequenza
A cosa è compatibile
È un relè di interfaccia per impianti in bassa tensione:
- certificato di collaudo a banco, valido per SPI di qualunque marca compresa questa
- dispositivo di backup UPS 021, come alimentazione ausiliaria in mancanza rete — l'abbinamento va verificato sul modello, chiedicelo
- SPI SFP 021 TF, l'alternativa sulla CEI 0-21 di marzo 2022
Specifiche tecniche
| Prodotto | Sistema di protezione di interfaccia ABB CMD.UFD.M22M |
| Codice | ABB_CMD_UFD_M22M |
| Norma di riferimento | CEI 0-21, edizione aprile 2019 |
| Grandezze sorvegliate | tensione e frequenza |
| Ingressi | 3: feedback stato DDI, selezione frequenza, telescatto |
| Uscite a relè | 2: apertura e chiusura DDI, apertura rincalzo programmabile |
| Comando dispositivo di rincalzo | ritardo 0,5 s, inviato solo in caso di mancato sezionamento del DDI |
| Obbligo del rincalzo | impianti superiori a 20 kW |
Cosa contiene la confezione
- Relè di protezione di interfaccia ABB CMD.UFD.M22M
- Documentazione del costruttore
È progettato sull'edizione 2019 della CEI 0-21. Se la pratica richiede il riferimento all'edizione di marzo 2022, verifica con il distributore prima di ordinare, oppure guarda la SPI SFP 021 TF.
FAQ
Che differenza c'è con la SFP 021 TF?
L'edizione di norma su cui sono progettate: aprile 2019 questa, marzo 2022 l'altra. Cambiano anche gli ingressi, tre contro quattro, e la SFP 021 ha display e pulsantiera con i moduli di comunicazione opzionali.
Il rincalzo è programmabile?
Sì, l'uscita di apertura del dispositivo di rincalzo è programmabile. Il comando è obbligatorio sopra i 20 kW.
Serve il test report?
Sì, come per qualunque SPI. Se non ce l'hai possiamo farlo noi a banco con cassetta prova relè.
Va bene sulla media tensione?
No. È un dispositivo per la bassa tensione secondo CEI 0-21. In media tensione si applica la CEI 0-16.
