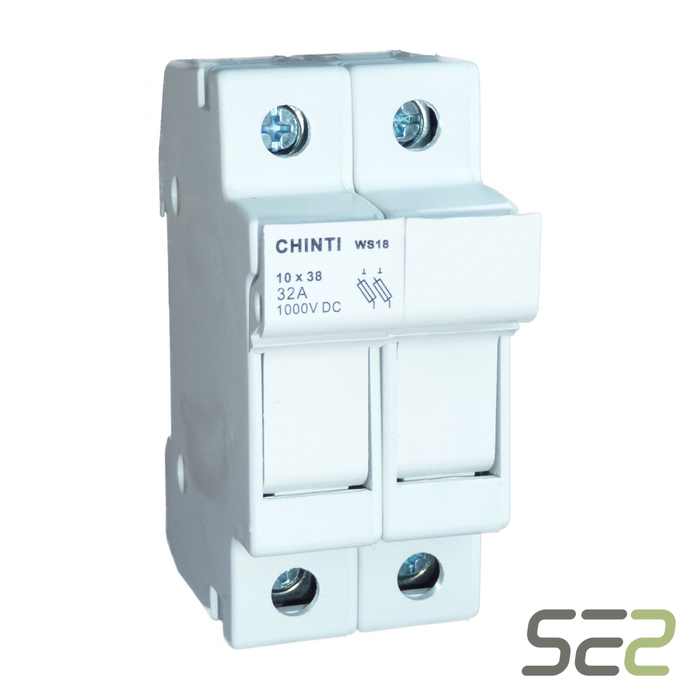

Portafusibile sezionabile 1/2P 10,3x38 32A 1000Vdc Chint Italia
Portafusibile sezionabile serie WS18/32-DC per fusibili 10,3×38 mm, disponibile a 1 o 2 poli. Tensione nominale 1000 Vdc, corrente nominale 32 A, potere di interruzione 100 kA. Conforme alle norme IEC/EN 60269-2.
Quando sceglierlo: per la protezione selettiva della singola stringa quando in parallelo ce ne sono tre o più. Il corpo è sezionabile: si apre a leva e si controlla o sostituisce la cartuccia senza smontare il cablaggio.
Punti di forza
- Sezionabile: verifica e sostituzione del fusibile senza toccare i morsetti.
- 100 kA di potere di interruzione, un ordine di grandezza sopra le correnti di guasto tipiche di un campo FV.
- Formato 10,3×38 mm: la cartuccia più diffusa, reperibile ovunque.
- 1 o 2 poli a seconda che si protegga il solo positivo o entrambi i conduttori.
- Costa pochi euro: tenerne un paio di scorta evita fermi impianto.
A cosa è compatibile
Si monta su guida DIN nei quadri di campo DC. Sul quadro con sezionatore e base portafusibile è già integrato.
Specifiche tecniche
| Serie | WS18/32-DC |
| Poli | 1 o 2 |
| Tensione nominale | 1000 Vdc |
| Corrente nominale | 32 A |
| Potere di interruzione | 100 kA |
| Formato fusibile | 10,3×38 mm |
| Norme | IEC/EN 60269-2 |
| Montaggio | guida DIN |
Cosa contiene
- Portafusibile sezionabile
I fusibili non sono inclusi: vanno scelti sulla corrente di cortocircuito del modulo. Dicci quale usi e li aggiungiamo alla quotazione.
FAQ
Uno o due poli?
Due poli proteggono positivo e negativo. Su impianti con un solo polo a terra o su schemi flottanti la scelta dipende dal progetto: nel dubbio si va su due.
Che fusibile ci va dentro?
Un gPV per fotovoltaico, non un gG industriale: la curva è diversa. La taratura si calcola fra la Isc del modulo e la corrente inversa massima ammessa.
Si può aprire con l'impianto in funzione?
Meglio di no. Il portafusibile seziona, ma aprire un circuito DC in produzione genera un arco. Si ferma prima l'inverter.
Ogni quanto si controllano?
Alla manutenzione annuale, insieme al serraggio dei morsetti. Un fusibile che scalda più degli altri segnala un contatto ossidato.
