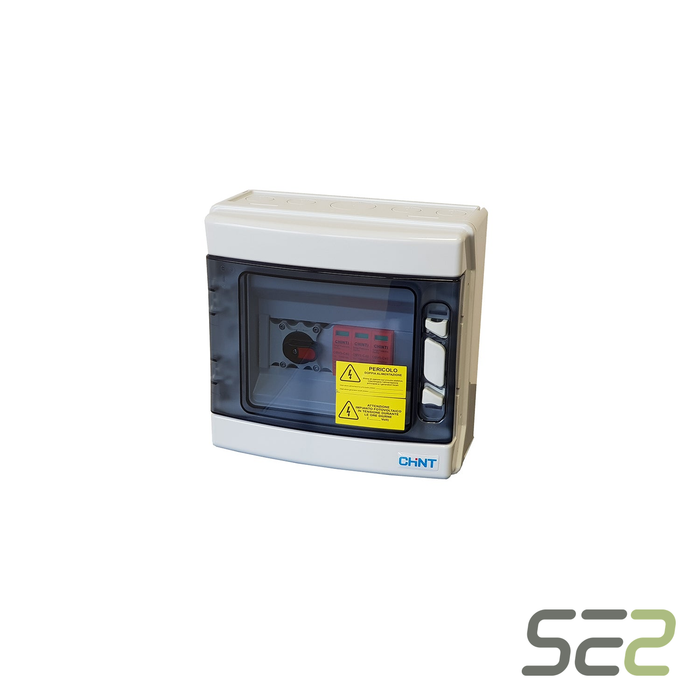

Quadro a 1/2 stringhe con sezionatore e base portafusibile 1 MPPT 3/6 kW 1000Vdc Chint Italia
Quadro di campo lato corrente continua da 3 o 6 kW, 1 o 2 stringhe, isolamento fino a 1000 Vdc, con sezionatore e base portafusibile. È la configurazione più completa della famiglia da 3/6 kW: sezionamento più protezione selettiva del singolo ramo.
Quando sceglierlo: con due stringhe in parallelo sullo stesso MPPT, dove il fusibile di stringa serve a evitare che una stringa in avaria venga alimentata a ritroso dall'altra. Su singola stringa è sovradimensionato: lì basta la versione con solo sezionatore.
Punti di forza
- Protezione selettiva: il fusibile isola la stringa guasta lasciando lavorare l'altra.
- Sezionatore per la manovra di isolamento, accessibile dall'esterno.
- SPD tipo 2 da 32 A a valle degli ingressi.
- IP65, installabile all'aperto.
- Fusibili standard 10,3×38 mm: ricambio reperibile ovunque, non un pezzo proprietario.
A cosa è compatibile
Pensato per inverter monofase a un MPPT con due stringhe in parallelo, fino a 1000 Vdc. I portafusibili sezionabili 10,3×38 sono a catalogo anche singoli, come ricambio.
Specifiche tecniche
| Lato | Corrente continua (DC) |
| Potenza impianto | 3 o 6 kW |
| Stringhe in ingresso | 1 o 2 |
| MPPT serviti | 1 |
| Tensione di isolamento | fino a 1000 Vdc |
| Manovra | sezionatore |
| Protezione di stringa | base portafusibile bipolare, fusibili 10,3×38 mm |
| Scaricatore | SPD tipo 2, 32 A |
| Grado di protezione | IP65 |
| Dimensioni | 24×23×12, 31×25×15 o 31×44×15 cm secondo la configurazione |
Cosa contiene
- Centralino IP65
- Sezionatore DC
- Base portafusibile bipolare per ogni ingresso stringa
- Scaricatore di sovratensione tipo 2
- Pressacavi
I fusibili di ricambio conviene tenerli in cassetta: costano pochi euro e senza si sta fermi.
FAQ
Con due stringhe il fusibile serve davvero?
Con due stringhe in parallelo la corrente di ritorno resta bassa e molti progettisti lo omettono. Da tre in su diventa necessario. Con due è una scelta prudenziale che costa poco.
Che taratura hanno i fusibili?
Dipende dalla corrente di cortocircuito del modulo: si dimensionano sopra la Isc e sotto la corrente inversa massima ammessa dal modulo, che trovi sulla sua scheda. Se ci mandi il modello lo calcoliamo noi.
Posso usarlo con un solo ingresso occupato?
Sì. L'ingresso libero resta a disposizione per un ampliamento futuro.
Come capisco se un fusibile è saltato?
La stringa smette di produrre e l'inverter mostra un solo ramo attivo sul monitoraggio. Il portafusibile è sezionabile: si apre e si verifica senza smontare nulla.
