Kit Elettrico Fotovoltaico Monofase - 2 Stringhe
Kit elettrico completo per impianto fotovoltaico monofase a due stringhe: protezioni lato continua e lato alternata conformi a CEI 0-21 e alle prescrizioni TICA per la connessione in bassa tensione.
Quando sceglierlo: impianto residenziale con due stringhe, tipicamente due falde con esposizione diversa o un campo diviso in due rami. Con una sola stringa basta il kit monofase a 1 stringa.
Punti di forza
- Protezione per stringa: due portafusibili distinti, così una stringa in avaria non trascina l'altra.
- Conforme CEI 0-21 e TICA.
- SPD su entrambi i lati, continua e alternata.
- Differenziale 300 mA classe AC incluso.
- Componenti coerenti fra loro: niente accrocchi di marche diverse trovate all'ultimo.

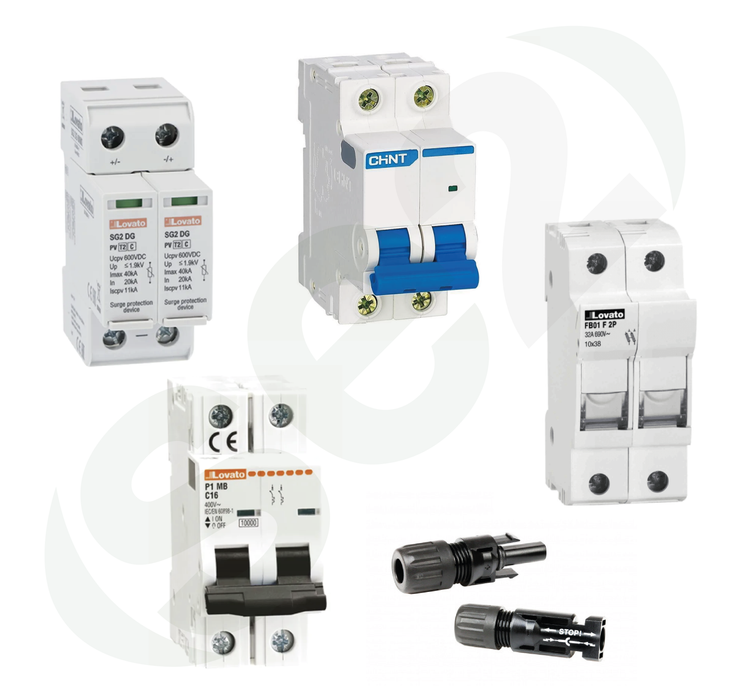

Cosa contiene
Lato corrente continua
- 3 coppie di connettori MC4
- 2 portafusibili + 4 fusibili 1000 Vdc / 16 A, formato 10,3×38 mm
- 1 scaricatore SPD, Vmax 1000 Vdc
Lato corrente alternata
- 1 magnetotermico monofase, 6 kA
- 1 scaricatore SPD in alternata
- 1 magnetotermico differenziale monofase, 300 mA, classe AC
Le tarature in ampere si definiscono sulla potenza dell'inverter. La composizione può variare per adattarsi all'installazione.
Specifiche tecniche
| Configurazione | monofase, 2 stringhe |
| Tensione DC max | 1000 Vdc |
| Fusibili di stringa | 16 A, 10,3×38 mm |
| Differenziale | 300 mA, classe AC |
| Potere di interruzione AC | 6 kA |
| Norme di riferimento | CEI 0-21 · CEI 64-8 · TICA |
FAQ
Le due stringhe devono avere lo stesso numero di moduli?
Se vanno in parallelo sullo stesso MPPT sì. Se l'inverter ha due MPPT indipendenti possono differire.
Perché i fusibili qui sono da 16 A e non da 15?
Con due stringhe in parallelo la corrente inversa possibile è maggiore: la taratura si alza di conseguenza, restando sotto il limite del modulo.
Il kit basta per l'allaccio?
Copre le protezioni. Servono anche cavi, quadri e la pratica di connessione: se vuoi ce ne occupiamo noi.
Cosa cambia rispetto al kit trifase?
Il lato AC: monofase 230 V contro trifase 400 V, con magnetotermico e differenziale a più poli. Il lato DC è simile.
