Inverter per Accumulo Monofase ZP1 - Easy Power One & All - INVERTER da 3.0 a 6.0kW
L’inverter ibrido monofase ZCS Azzurro serie ZP1 è un sistema di accumulo modulare a impilamento: l’inverter ha lo stesso ingombro in pianta della batteria HV ZBT 5K, così la torre si costruisce sovrapponendo i pezzi. Taglie da 3 a 6 kW, due MPPT, batterie ad alta tensione a 400 V da 5,1 a 20,4 kWh.
Quando sceglierlo: quando vuoi un accumulo ad alta tensione con un’installazione ordinata e verticale, e la casa ha spazio per una colonna a pavimento. Se preferisci restare sui 48 V con batterie a parete, la scelta è la serie HP; se l’impianto fotovoltaico esiste già e vuoi solo aggiungere l’accumulo, guarda il BZT5000.
Punti di forza

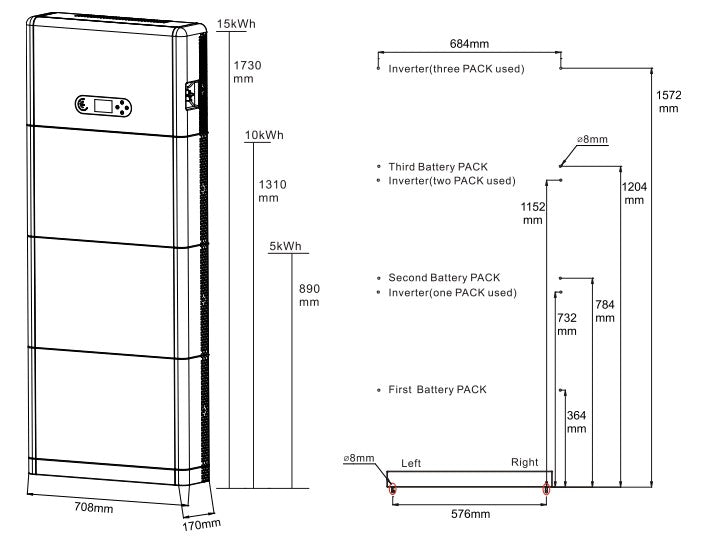

- Installazione modulare a impilamento: 410 × 708 mm in pianta, gli stessi della batteria, quindi la colonna è regolare e compatta
- Accumulo ad alta tensione a 400 V: correnti più basse e meno perdite rispetto a un sistema a 48 V
- Da 5,1 a 20,4 kWh: da 1 a 4 batterie HV ZBT 5K, aggiungibili nel tempo
- PCU integrata: le batterie sono gestite in modo indipendente dalla Power Control Unit a bordo
- Uscita EPS fino a 6.000 VA: commutazione in meno di 10 ms, funzionamento in isola durante il black-out
- Zero immissione programmabile da display: utile dove il gestore impone un tetto all’energia immessa
- IP65 e 26 kg: installabile all’esterno, convezione naturale e meno di 25 dB a un metro
A cosa è compatibile
È un sistema ad alta tensione e lavora con batterie dedicate:
- da 1 a 4 batterie ZCS Azzurro HV ZBT 5K, per 5,1-20,4 kWh
- BDU ZZT-ZBT5K-BDU, richiesta dal sistema di batterie ad alta tensione
- due stringhe fotovoltaiche, una per MPPT, con 550 V di tensione massima d’ingresso
- sensore di corrente ZST-ACC-TA-24 o meter, sull’ingresso dedicato
- moduli di comunicazione Wi-Fi, 4G o Ethernet, disponibili come opzione
Specifiche tecniche
| Modelli | 1PH HYD 3000 / 3680 / 4000 / 4600 / 5000 / 6000 ZP1 |
| Potenza nominale AC | 3.000 / 3.680 / 4.000 / 4.600 / 5.000 / 6.000 W |
| Potenza massima AC | 3.300 / 3.680 / 4.400 / 4.600 / 5.500 / 6.600 VA |
| Corrente AC nominale | 13 / 16 / 17,4 / 20 / 21,7 / 26,1 A |
| Corrente AC massima | 15 / 16 / 20 / 20,9 / 25 / 30 A |
| Potenza DC tipica | 4.500 / 5.400 / 6.000 / 6.900 / 7.500 / 9.000 W |
| Potenza DC massima per MPPT | 2.250 / 2.700 / 3.000 / 3.450 / 3.750 / 4.500 W |
| Numero di MPPT e stringhe | 2 MPPT indipendenti, 1 stringa per MPPT |
| Tensione massima d’ingresso | 550 V |
| Tensione di attivazione | 100 V |
| Tensione nominale d’ingresso | 360 V |
| Range MPPT | 85-520 V |
| Corrente massima per MPPT | 16 A (22,5 A assoluti) |
| Batterie compatibili | ZCS Azzurro HV ZBT 5K |
| Tensione nominale batteria | 400 V, range ammesso 350-435 V |
| Numero e capacità delle batterie | da 1 a 4 moduli, da 5,1 a 20,4 kWh |
| Potenza massima di carica e scarica | da 3.000 a 6.000 W secondo la taglia |
| Profondità di scarica massima | 90 % |
| Curva di carica | gestita dal BMS integrato |
| Temperatura ammessa per le batterie | da 0 a +50 °C in carica, da -10 a +50 °C in scarica |
| Uscita EPS | da 3.000 a 6.000 VA, monofase 230 V 50/60 Hz, commutazione < 10 ms |
| Collegamento alla rete | monofase L/N/PE 230 V, range 180-276 V |
| Frequenza | 50 / 60 Hz (44-55 Hz / 54-66 Hz) |
| Distorsione armonica totale | < 3 % |
| Fattore di potenza | 1 di default, programmabile ± 0,8 |
| Limitazione dell’immissione | programmabile da display |
| Efficienza massima | 97,7 % o 97,8 % secondo la taglia |
| Efficienza europea | 97,0 % o 97,1 % secondo la taglia |
| Efficienza MPPT | > 99,9 % |
| Consumo in stand-by | < 10 W |
| Protezioni | protezione di interfaccia interna, anti-islanding, RCMU, ground fault monitoring, inversione di polarità DC, sezionatore DC integrato, protezione da surriscaldamento, soft start batteria |
| Scaricatori integrati | MOV AC/DC Tipo 3 di serie |
| Categoria di sovratensione | III, classe di protezione I |
| Comunicazione | Wi-Fi, 4G ed Ethernet opzionali; RS485 con protocollo proprietario, USB, CAN 2.0 per le batterie, Bluetooth |
| Ingressi aggiuntivi | ingresso per sensore di corrente o meter |
| Monitoraggio | display LCD e app |
| Grado di protezione | IP65 |
| Topologia | senza trasformatore, uscita batterie isolata ad alta frequenza |
| Temperatura ambiente | da -10 a +50 °C, con limitazione di potenza sopra i 45 °C |
| Umidità ammessa | 5-95 %, senza condensa |
| Altitudine massima | 4.000 m, con limitazione di potenza sopra i 2.000 m |
| Rumorosità | < 25 dB a 1 m |
| Raffreddamento | convezione naturale |
| Dimensioni (A × L × P) | 410 × 708 × 170 mm |
| Peso | 26 kg |
| Garanzia | 10 anni, con registrazione obbligatoria alla pagina di estensione garanzia sul sito del costruttore |
| Certificazioni | EN IEC 61000-6-1/3, EN IEC 62109-1/2; certificati di connessione alla rete disponibili sul sito del costruttore |
Cosa contiene la confezione
- Inverter ibrido ZCS Azzurro 1PH HYD ZP1
- Manuale d’installazione
Batterie HV ZBT 5K, BDU e moduli di comunicazione si ordinano separatamente: chiedici la quotazione del sistema completo.
FAQ
Quante batterie posso collegare?
Da 1 a 4 moduli HV ZBT 5K, per una capacità da 5,1 a 20,4 kWh. Si parte con quelle che servono e si aggiungono in seguito, senza sostituire l’inverter.
Cosa vuol dire alta tensione qui?
Che la batteria lavora a 400 V invece che a 48 V. A parità di potenza le correnti sono molto più basse, quindi cavi più sottili e meno perdite lungo il collegamento.
Posso usarlo con batterie a 48 V?
No. La scheda tecnica indica come compatibile la sola HV ZBT 5K a 400 V. Per un sistema a 48 V la serie corrispondente è la HP.
La garanzia di 10 anni è automatica?
No: il costruttore richiede la registrazione alla pagina di estensione garanzia del proprio sito. Senza registrazione l’estensione non viene riconosciuta.
