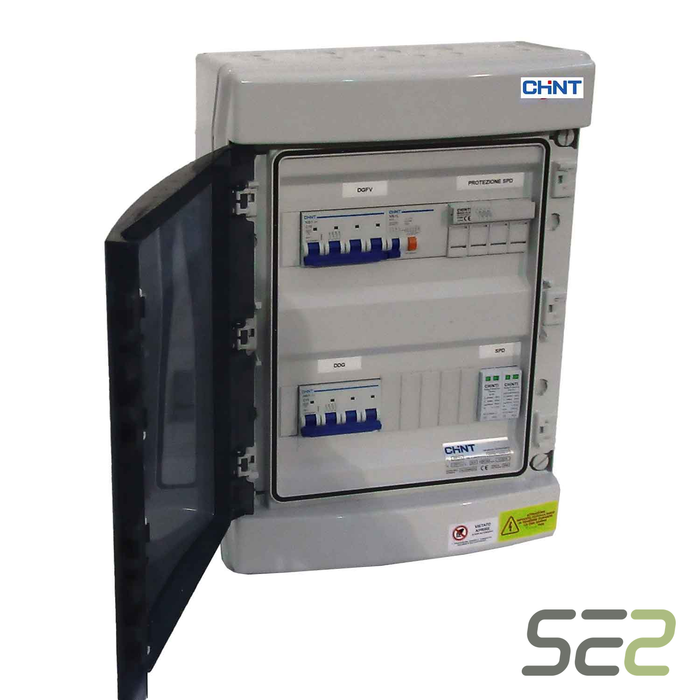

Quadro lato AC trifase + SPD senza interfaccia con potenza inf. 11,08kW Chint Italia
Quadro lato corrente alternata trifase per impianti fino a 11,08 kW, senza protezione di interfaccia esterna. Doppio magnetotermico da 16 a 50 A, differenziale puro con soglia 300 mA e scaricatore SPD 3P+N tipo 2. IP65, isolamento fino a 400 Vac.
Quando sceglierlo: è il quadro AC per il trifase sotto la soglia degli 11,08 kW, dove la funzione di interfaccia resta integrata nell'inverter certificato CEI 0-21 e non serve il relè esterno. Sopra quella soglia serve la versione con SPI.
Punti di forza
- Costa un quarto della versione con interfaccia: sotto gli 11,08 kW l'SPI esterno sarebbe spesa inutile.
- Doppio magnetotermico 16-50 A, dimensionabile sulla potenza reale.
- Differenziale 300 mA, la soglia tipica per la protezione dell'impianto di produzione.
- SPD 3P+N tipo 2 su tutte e tre le fasi più neutro.
- IP65 da 24 moduli DIN, con spazio residuo.
A cosa è compatibile
Va a valle di inverter trifase fino a 11,08 kW, per esempio:
Specifiche tecniche
| Lato | Corrente alternata (AC) |
| Configurazione | trifase, senza interfaccia esterna |
| Potenza impianto | fino a 11,08 kW |
| Tensione di isolamento | fino a 400 Vac |
| Magnetotermico | doppio, da 16 a 50 A |
| Differenziale | puro, soglia 300 mA |
| Scaricatore | SPD 3P+N tipo 2 |
| Grado di protezione | IP65 |
| Contenitore | centralino 24 moduli DIN |
| Dimensioni | 31×44×15 cm |
Cosa contiene
- Centralino IP65 da 24 moduli DIN
- Doppio interruttore magnetotermico
- Differenziale puro 300 mA
- Scaricatore SPD 3P+N tipo 2
- Pressacavi
11,08 kW è la soglia normativa, non un arrotondamento: sopra, il distributore richiede la protezione di interfaccia esterna.
FAQ
Perché proprio 11,08 kW?
È la soglia sopra la quale la norma CEI 0-21 richiede il sistema di protezione di interfaccia esterno con rincalzo. Sotto, la funzione integrata nell'inverter è sufficiente.
Posso aggiungere l'SPI più avanti se amplio l'impianto?
Il centralino da 24 moduli ha spazio, ma l'SPI richiede anche contattore, alimentazione ausiliaria e protezioni voltmetriche. In pratica conviene passare direttamente al quadro con interfaccia.
Con che taratura arrivano i magnetotermici?
Si scelgono fra 16 e 50 A sulla corrente nominale dell'inverter. Indicaci il modello e li dimensioniamo.
Il differenziale da 300 mA non è troppo alto?
Per l'impianto di produzione è la soglia corretta: serve a proteggere la linea, non le persone dal contatto diretto, che è compito del differenziale da 30 mA sul quadro di casa.
Quadro lato corrente alternata trifase per impianti fino a 11,08 kW, senza protezione di interfaccia esterna. Doppio magnetotermico da 16 a 50 A, differenziale puro con soglia 300 mA e scaricatore SPD 3P+N tipo 2. IP65, isolamento fino a 400 Vac.
Quando sceglierlo: è il quadro AC per il trifase sotto la soglia degli 11,08 kW, dove la funzione di interfaccia resta integrata nell'inverter certificato CEI 0-21 e non serve il relè esterno. Sopra quella soglia serve la versione con SPI.
Punti di forza
- Costa un quarto della versione con interfaccia: sotto gli 11,08 kW l'SPI esterno sarebbe spesa inutile.
- Doppio magnetotermico 16-50 A, dimensionabile sulla potenza reale.
- Differenziale 300 mA, la soglia tipica per la protezione dell'impianto di produzione.
- SPD 3P+N tipo 2 su tutte e tre le fasi più neutro.
- IP65 da 24 moduli DIN, con spazio residuo.
A cosa è compatibile
Va a valle di inverter trifase fino a 11,08 kW, per esempio:
Specifiche tecniche
| Lato | Corrente alternata (AC) |
| Configurazione | trifase, senza interfaccia esterna |
| Potenza impianto | fino a 11,08 kW |
| Tensione di isolamento | fino a 400 Vac |
| Magnetotermico | doppio, da 16 a 50 A |
| Differenziale | puro, soglia 300 mA |
| Scaricatore | SPD 3P+N tipo 2 |
| Grado di protezione | IP65 |
| Contenitore | centralino 24 moduli DIN |
| Dimensioni | 31×44×15 cm |
Cosa contiene
- Centralino IP65 da 24 moduli DIN
- Doppio interruttore magnetotermico
- Differenziale puro 300 mA
- Scaricatore SPD 3P+N tipo 2
- Pressacavi
11,08 kW è la soglia normativa, non un arrotondamento: sopra, il distributore richiede la protezione di interfaccia esterna.
FAQ
Perché proprio 11,08 kW?
È la soglia sopra la quale la norma CEI 0-21 richiede il sistema di protezione di interfaccia esterno con rincalzo. Sotto, la funzione integrata nell'inverter è sufficiente.
Posso aggiungere l'SPI più avanti se amplio l'impianto?
Il centralino da 24 moduli ha spazio, ma l'SPI richiede anche contattore, alimentazione ausiliaria e protezioni voltmetriche. In pratica conviene passare direttamente al quadro con interfaccia.
Con che taratura arrivano i magnetotermici?
Si scelgono fra 16 e 50 A sulla corrente nominale dell'inverter. Indicaci il modello e li dimensioniamo.
Il differenziale da 300 mA non è troppo alto?
Per l'impianto di produzione è la soglia corretta: serve a proteggere la linea, non le persone dal contatto diretto, che è compito del differenziale da 30 mA sul quadro di casa.
| Marca | SE2 |
| Tipo | Quadri e Protezioni |
| SKU | CHTACT16300 |
| Marca | Chint |
| Tipologia Quadro | AC |
