Kit Elettrico Fotovoltaico Trifase - da 20,0 a 30,0 kWp
Kit elettrico completo per impianto fotovoltaico trifase da 20,0 a 30,0 kWp, con sistema di protezione di interfaccia CEI 0-21, rincalzo (DDI) e fungo di sgancio IP65 per l'arresto di emergenza.
Quando sceglierlo: impianto commerciale o industriale di media taglia, con sei stringhe. Sotto i 20 kWp il kit da 11,08 a 20 kWp è dimensionato correttamente e costa meno.
Punti di forza
- Sei stringhe protette singolarmente: sei portafusibili, sei rami diagnosticabili separatamente.
- Doppio scaricatore DC: su campi estesi una sola protezione non basta a coprire tutti i rami.
- Fungo di sgancio IP65: comando di emergenza esterno, spesso richiesto sui capannoni.
- SPI completo con rincalzo e catena voltmetrica protetta.
- Conforme CEI 0-21 e TICA.

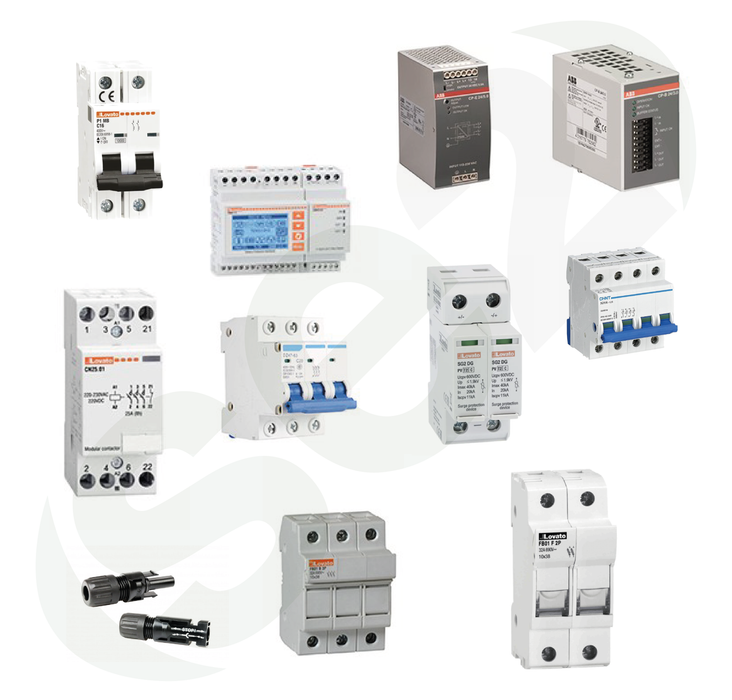

Cosa contiene
Lato corrente continua
- 6 coppie di connettori MC4
- 6 portafusibili + 12 fusibili 1000 Vdc / 15 A, formato 10,3×38 mm
- 2 scaricatori SPD, Vmax 1000 Vdc
Lato corrente alternata
- 1 magnetotermico trifase, 6 kA
- 1 scaricatore SPD
- 1 contattore 4 poli, 400 V, bobina 220 V
- 1 magnetotermico differenziale trifase, 300 mA, classe AC
- 1 fungo di sgancio IP65
Sistema di protezione di interfaccia (CEI 0-21)
- 1 relè di protezione di interfaccia CEI 0-21
- 1 contattore 4 poli, 400 V, bobina 24 Vcc, con contatto ausiliario per la funzione di rincalzo (DDI)
- 1 magnetotermico monofase 6 kA, 10 A, a protezione dell'alimentatore ausiliario
- 1 portafusibile 3 poli 10,3×38 mm + 3 fusibili 10 A per la catena voltmetrica
Le tarature in ampere si definiscono sulla potenza dell'inverter. La composizione può variare per adattarsi all'installazione.
Specifiche tecniche
| Configurazione | trifase con protezione di interfaccia |
| Potenza impianto | da 20,0 a 30,0 kWp |
| Stringhe | 6 |
| Tensione DC max | 1000 Vdc |
| Fusibili di stringa | 15 A, 10,3×38 mm |
| Sgancio di emergenza | fungo IP65 |
| Norme di riferimento | CEI 0-21 · CEI 64-8 · TICA |
FAQ
Il fungo di sgancio è obbligatorio?
Dipende dal fabbricato e dalla valutazione antincendio. Su capannoni e attività soggette a controllo VVF viene richiesto quasi sempre.
Perché due scaricatori DC?
Perché con sei stringhe i rami arrivano da punti diversi del campo: una sola protezione lascerebbe tratte scoperte.
Va bene per due inverter da 15 kW?
Va verificato: il kit è dimensionato su un punto di connessione. Con due inverter cambia la distribuzione delle protezioni AC. Mandaci lo schema.
Quanto ci vuole per l'allaccio?
Su questa taglia la pratica di connessione richiede in genere qualche settimana lato distributore. Se ci affidi la pratica seguiamo noi i tempi.
Kit elettrico completo per impianto fotovoltaico trifase da 20,0 a 30,0 kWp, con sistema di protezione di interfaccia CEI 0-21, rincalzo (DDI) e fungo di sgancio IP65 per l'arresto di emergenza.
Quando sceglierlo: impianto commerciale o industriale di media taglia, con sei stringhe. Sotto i 20 kWp il kit da 11,08 a 20 kWp è dimensionato correttamente e costa meno.
Punti di forza
- Sei stringhe protette singolarmente: sei portafusibili, sei rami diagnosticabili separatamente.
- Doppio scaricatore DC: su campi estesi una sola protezione non basta a coprire tutti i rami.
- Fungo di sgancio IP65: comando di emergenza esterno, spesso richiesto sui capannoni.
- SPI completo con rincalzo e catena voltmetrica protetta.
- Conforme CEI 0-21 e TICA.
Cosa contiene
Lato corrente continua
- 6 coppie di connettori MC4
- 6 portafusibili + 12 fusibili 1000 Vdc / 15 A, formato 10,3×38 mm
- 2 scaricatori SPD, Vmax 1000 Vdc
Lato corrente alternata
- 1 magnetotermico trifase, 6 kA
- 1 scaricatore SPD
- 1 contattore 4 poli, 400 V, bobina 220 V
- 1 magnetotermico differenziale trifase, 300 mA, classe AC
- 1 fungo di sgancio IP65
Sistema di protezione di interfaccia (CEI 0-21)
- 1 relè di protezione di interfaccia CEI 0-21
- 1 contattore 4 poli, 400 V, bobina 24 Vcc, con contatto ausiliario per la funzione di rincalzo (DDI)
- 1 magnetotermico monofase 6 kA, 10 A, a protezione dell'alimentatore ausiliario
- 1 portafusibile 3 poli 10,3×38 mm + 3 fusibili 10 A per la catena voltmetrica
Le tarature in ampere si definiscono sulla potenza dell'inverter. La composizione può variare per adattarsi all'installazione.
Specifiche tecniche
| Configurazione | trifase con protezione di interfaccia |
| Potenza impianto | da 20,0 a 30,0 kWp |
| Stringhe | 6 |
| Tensione DC max | 1000 Vdc |
| Fusibili di stringa | 15 A, 10,3×38 mm |
| Sgancio di emergenza | fungo IP65 |
| Norme di riferimento | CEI 0-21 · CEI 64-8 · TICA |
FAQ
Il fungo di sgancio è obbligatorio?
Dipende dal fabbricato e dalla valutazione antincendio. Su capannoni e attività soggette a controllo VVF viene richiesto quasi sempre.
Perché due scaricatori DC?
Perché con sei stringhe i rami arrivano da punti diversi del campo: una sola protezione lascerebbe tratte scoperte.
Va bene per due inverter da 15 kW?
Va verificato: il kit è dimensionato su un punto di connessione. Con due inverter cambia la distribuzione delle protezioni AC. Mandaci lo schema.
Quanto ci vuole per l'allaccio?
Su questa taglia la pratica di connessione richiede in genere qualche settimana lato distributore. Se ci affidi la pratica seguiamo noi i tempi.
| Marca | SE2 |
| Tipo | Quadri e Protezioni |
| SKU | KIT-ELETTRICO-TRI-20 |
| Tipologia | Trifase |
