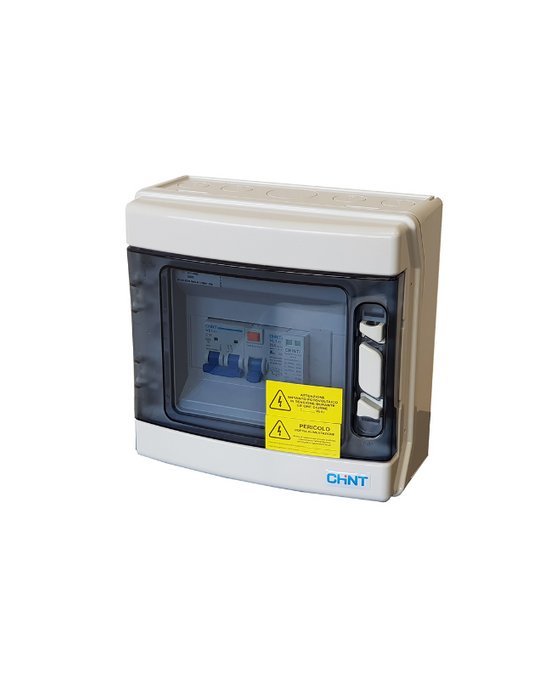

Quadro lato AC monofase 2P + SPD + PG Chint Italia
Quadro lato corrente alternata per impianti monofase da 3 o 6 kW, con magnetotermico bipolare 25 A, differenziale puro 25 A e scaricatore SPD 1P+N tipo 2. Contenitore IP65 da 8 moduli DIN, isolamento fino a 230 Vac.
Quando sceglierlo: è il quadro AC standard dell'impianto residenziale, quello che sta fra inverter e contatore. Se il quadro deve essere attraversato dalla linea in entrata e uscita, prendi la versione 1P+N entra/esci.
Punti di forza
- Già cablato e collaudato: si monta e si collega, niente assemblaggio in cantiere.
- Differenziale puro separato dal magnetotermico: si sostituisce solo il pezzo guasto.
- SPD tipo 2 in alternata: protegge inverter e utenze dalle sovratensioni di rete, non solo da quelle del campo.
- IP65: installabile in locale tecnico o all'esterno.
- 8 moduli DIN in un ingombro contenuto: 24×23×12 cm.
A cosa è compatibile
Adatto a valle di qualsiasi inverter monofase fino a 6 kW, per esempio:
Specifiche tecniche
| Lato | Corrente alternata (AC) |
| Configurazione | monofase, 2 poli |
| Potenza impianto | 3 o 6 kW |
| Tensione di isolamento | fino a 230 Vac |
| Magnetotermico | bipolare 25 A |
| Differenziale | puro bipolare 25 A |
| Scaricatore | SPD 1P+N tipo 2 |
| Grado di protezione | IP65 |
| Contenitore | centralino 8 moduli DIN |
| Dimensioni | 24×23×12 cm |
Cosa contiene
- Centralino IP65 da 8 moduli DIN
- Magnetotermico bipolare 25 A
- Differenziale puro bipolare 25 A
- Scaricatore SPD 1P+N tipo 2
- Pressacavi
Da solo non basta: serve anche il quadro lato DC. Se ci dici la configurazione delle stringhe ti quotiamo la coppia.
FAQ
Va bene per un impianto da 6 kW con accumulo?
Sì, purché la potenza AC dell'inverter ibrido resti nei 6 kW. In scarica da batteria la corrente passa dallo stesso quadro.
Il differenziale è di tipo A o AC?
È un differenziale puro; la classe va scelta in funzione dell'inverter. Molti inverter con trasformatore richiedono almeno il tipo A: verifica sulla scheda del tuo e dillo in fase d'ordine.
Posso installarlo all'esterno sul muro?
Sì, è IP65. Meglio su parete a nord o sotto una gronda: il sole diretto scalda il quadro e accorcia la vita ai componenti.
Cosa fa scattare il differenziale su un impianto FV?
Di solito umidità nei connettori o un cavo danneggiato lato AC. Se scatta ripetutamente non va escluso e basta: va cercato il guasto, perché indica una dispersione reale.
Quadro lato corrente alternata per impianti monofase da 3 o 6 kW, con magnetotermico bipolare 25 A, differenziale puro 25 A e scaricatore SPD 1P+N tipo 2. Contenitore IP65 da 8 moduli DIN, isolamento fino a 230 Vac.
Quando sceglierlo: è il quadro AC standard dell'impianto residenziale, quello che sta fra inverter e contatore. Se il quadro deve essere attraversato dalla linea in entrata e uscita, prendi la versione 1P+N entra/esci.
Punti di forza
- Già cablato e collaudato: si monta e si collega, niente assemblaggio in cantiere.
- Differenziale puro separato dal magnetotermico: si sostituisce solo il pezzo guasto.
- SPD tipo 2 in alternata: protegge inverter e utenze dalle sovratensioni di rete, non solo da quelle del campo.
- IP65: installabile in locale tecnico o all'esterno.
- 8 moduli DIN in un ingombro contenuto: 24×23×12 cm.
A cosa è compatibile
Adatto a valle di qualsiasi inverter monofase fino a 6 kW, per esempio:
Specifiche tecniche
| Lato | Corrente alternata (AC) |
| Configurazione | monofase, 2 poli |
| Potenza impianto | 3 o 6 kW |
| Tensione di isolamento | fino a 230 Vac |
| Magnetotermico | bipolare 25 A |
| Differenziale | puro bipolare 25 A |
| Scaricatore | SPD 1P+N tipo 2 |
| Grado di protezione | IP65 |
| Contenitore | centralino 8 moduli DIN |
| Dimensioni | 24×23×12 cm |
Cosa contiene
- Centralino IP65 da 8 moduli DIN
- Magnetotermico bipolare 25 A
- Differenziale puro bipolare 25 A
- Scaricatore SPD 1P+N tipo 2
- Pressacavi
Da solo non basta: serve anche il quadro lato DC. Se ci dici la configurazione delle stringhe ti quotiamo la coppia.
FAQ
Va bene per un impianto da 6 kW con accumulo?
Sì, purché la potenza AC dell'inverter ibrido resti nei 6 kW. In scarica da batteria la corrente passa dallo stesso quadro.
Il differenziale è di tipo A o AC?
È un differenziale puro; la classe va scelta in funzione dell'inverter. Molti inverter con trasformatore richiedono almeno il tipo A: verifica sulla scheda del tuo e dillo in fase d'ordine.
Posso installarlo all'esterno sul muro?
Sì, è IP65. Meglio su parete a nord o sotto una gronda: il sole diretto scalda il quadro e accorcia la vita ai componenti.
Cosa fa scattare il differenziale su un impianto FV?
Di solito umidità nei connettori o un cavo danneggiato lato AC. Se scatta ripetutamente non va escluso e basta: va cercato il guasto, perché indica una dispersione reale.
| Marca | SE2 |
| Tipo | Quadri e Protezioni |
| SKU | CHTAC16300 |
| Marca | Chint |
| Tipologia Quadro | AC |
